内径40ｍｍ、20A対応の標準品です。
■仕様
極数： 2～24極
電圧： AC/DC220V以下
許容電流：20A
許容回転数： 800rpm
内径/外径：40mm/120mm
環境対応：RoHS2対応
仕様
| 極数 | ⻑さ |
|---|---|
| 2 | 50 |
| 4 | 62 |
| 6 | 74 |
| 8 | 86 |
| 10 | 98 |
| 12 | 110 |
| 14 | 122 |
| 16 | 134 |
| 18 | 146 |
| 20 | 158 |
| 22 | 170 |
| 24 | 182 |

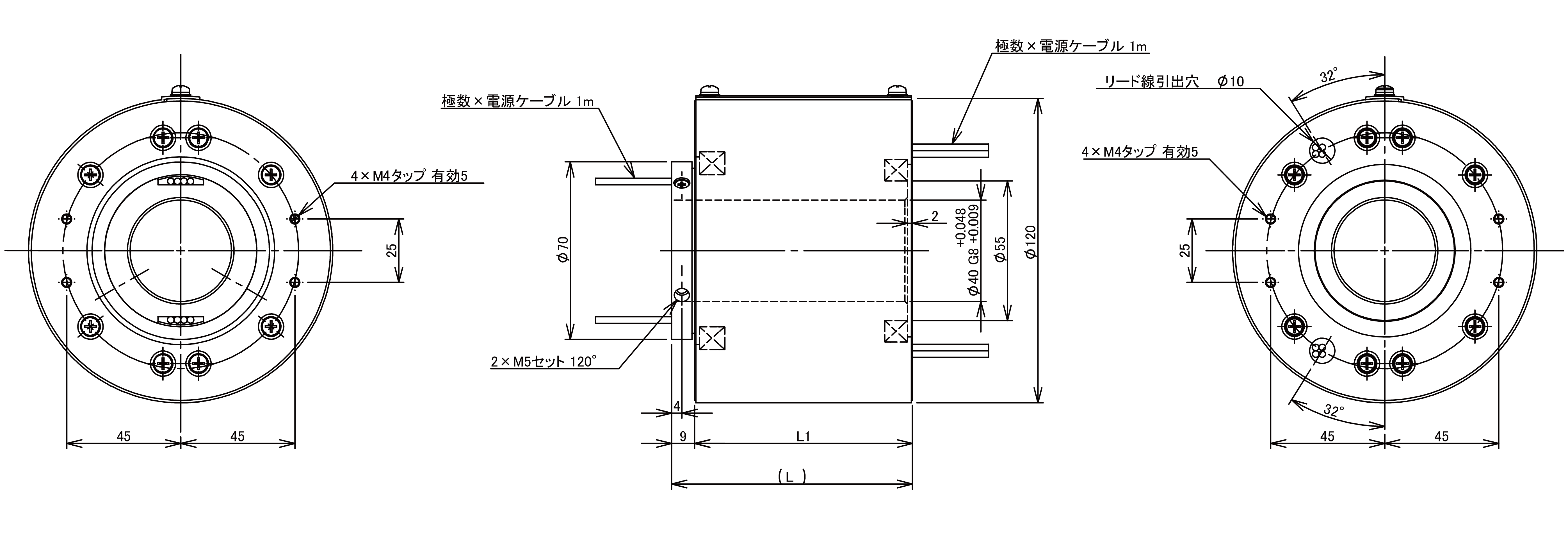

図面PDF
※CADデータのダウンロードは会員登録が必要です。
3D設計データ制作
CADENAS WEB2CADを活用して 3D設計データが簡単に製作できます。 ご利用にはPART COMMUNITYへの 会員登録(無料)が必要です。
